ワゴンR エアバックランプ点灯

 エアバックの警告灯

エアバックの警告灯の点灯で入庫。メーターの照明も点かないので、それも直してほしいとの依頼です。診断機をつないでダイアグをチェックすると、B1078フォワードセンサー系統断線のコード有り。
試しに消去してみましたが、消去できず。一過性の物ではないようです。
メーターの照明は球切れだと思い先に見ることにしましたが、テールランプもスモールランプも点きません。ヒューズを見てみると切れていたので交換。しかし、テールは点くがスモールは点きません。

 配線の断線及びショート

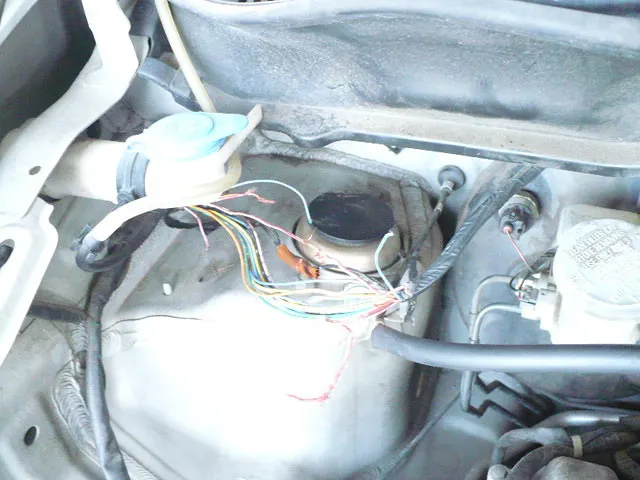

まず、電気が来ているか確認。テスターは0Vで来ていません。回路は単純なのでテールが点いているので断線と思われます。断線個所を探すため配線を追っていくと保護テープにまかれているはずのハーネスが配線むき出しになっており、5本ぐらい断線しています。何本かは途中がなくなっていました。
たまにですがネズミが入り込んでハーネスをかじってショート又は断線する事例があります。
今回はそれの様です。

 配線修理

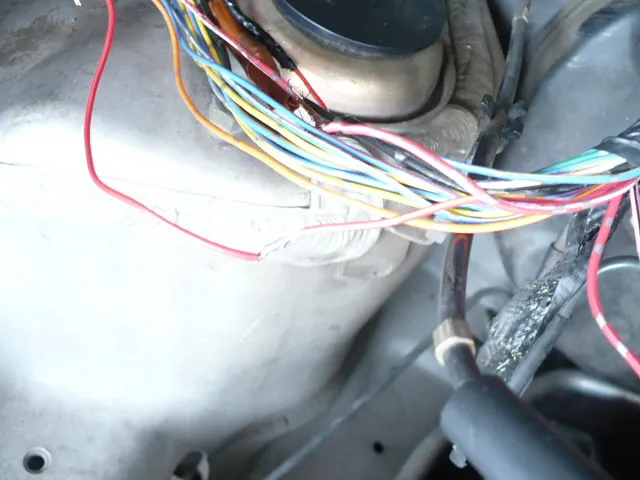

配線が途中がなくなっているので継ぎ足しです。ハンダ付けで接続していきます。
断線した配線の中にエアーバックのフォワードセンサーの配線もありました。
警告灯はこれが原因のようです。

 完了

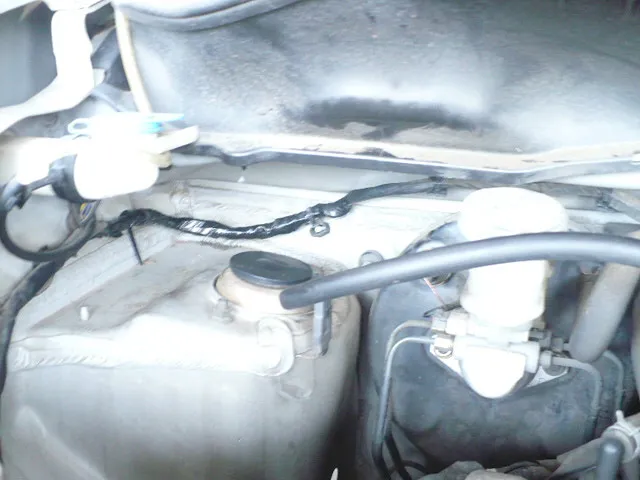

配線の束をテープで巻いてクランプに取り付けます。
無事にスモールも点くようになり、警告灯も消えました。最後にダイアグを消去して完了です。
今回は運転席側だったのでこれぐらいで済みましたが、助手席側にはECUがあるので、
最悪走行中にエンジン停止とかあったかもしれません。
